Руководство по установке держателя видеокарт

Профессиональный держатель видеокарт Palit усиливает защиту вашей видеокарты,
сводя к минимуму риски ее изгиба и повреждения интерфейсного разъёма.

Поддержка до двух видеокарт
Удобная для пользователя конструкция.
  1. Винты с накаткой обеспечивают установку без инструментов
  2. Прорезиненная ножка гарантирует отсутствие царапин на корпусе ПК
Регулировка по высоте и простота сборки

- Шаг 01 -

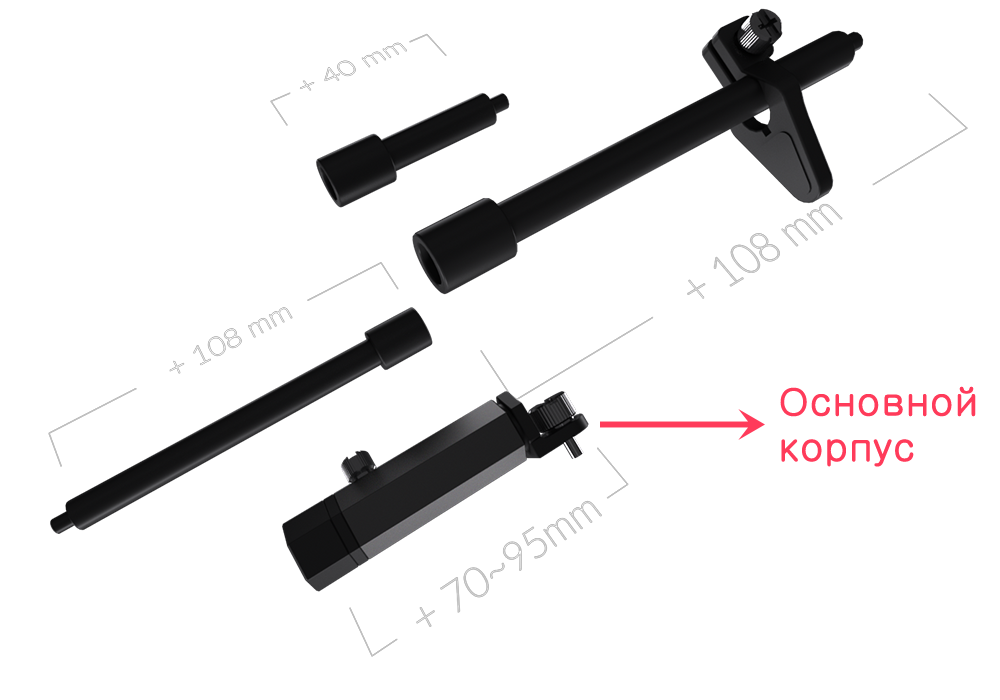

Выберите компоненты подходящей длины для сборки держателя.

- Шаг 02 -

Начиная от основного корпуса, последовательно соедините компоненты держателя.

- Шаг 03 -

Закрепите держатель на видеокарте с помощью комплектного винта с накаткой.

Примечания: Отверстия для винтов находятся на тыльной стороне или на боковой стороне усилительной пластины.
Количество отверстий под винты зависит от модели.

- Шаг 04 -

При необходимости отрегулируйте высоту держателя с помощью
регулировочного винта с накаткой.

P.S. При установке двух видеокарт используйте комплектную опорную пластину.

- Примеры -

* Одна видеокарта

* Две видеокарты
